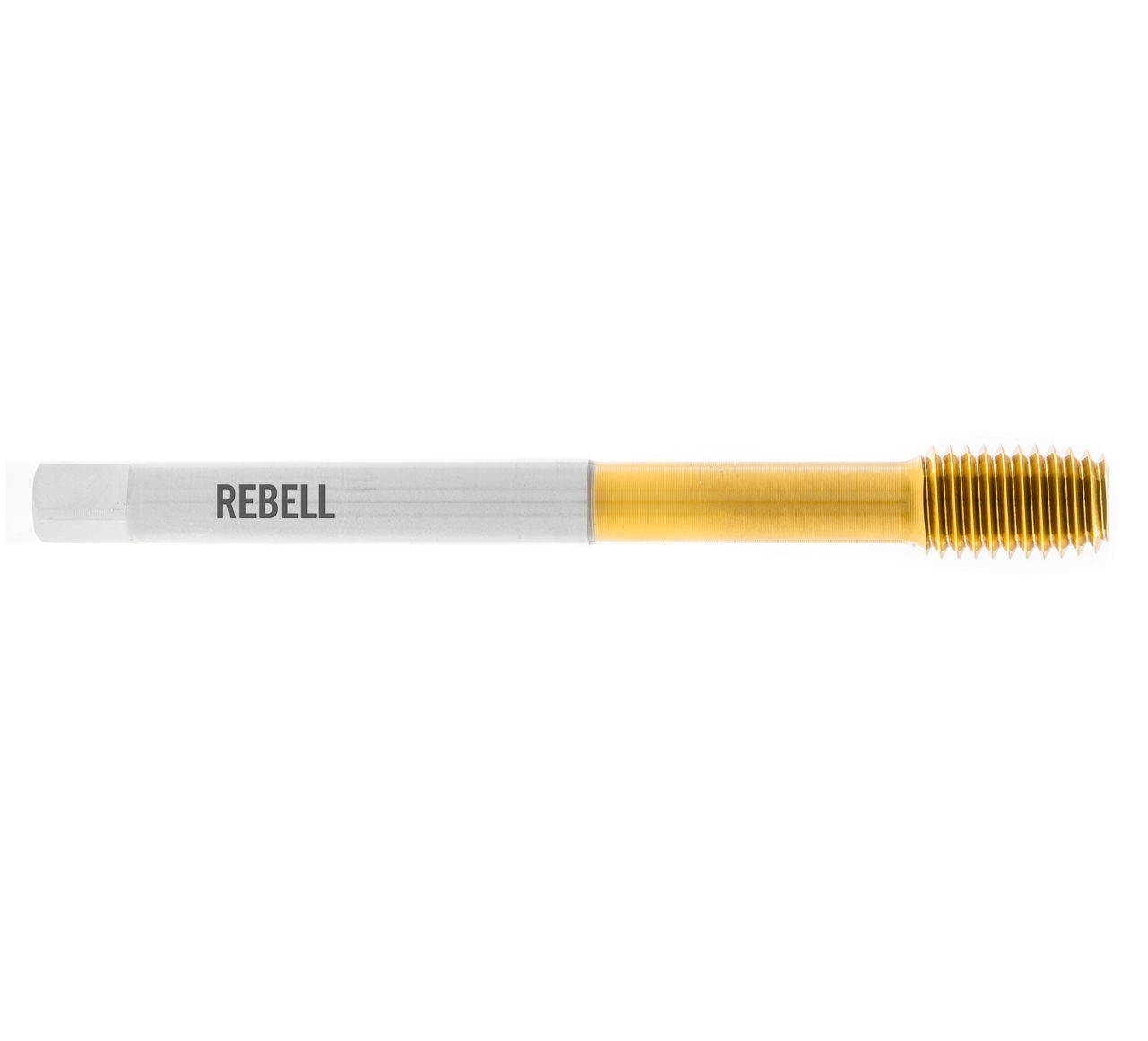

REBELL Gewindeformer MF 20 x 1,5 RH ISO 2X (6HX) HSSE TIN - Form C ohne Schmiernuten - DIN 2174 - Typ IGF

Gewindeformer (Gewindefurcher) sind Werkzeuge für die spanlose Verformung von Innengewinden. Gewindeformer haben keine Schneiden oder Nuten (allenfalls schmale Schmiernuten), sondern Formkanten und Drückstollen mit Polygonprofil. Werden die Werkstoff-Fasern beim Gewindeschneiden durchtrennt, führt das Gewindeformen lediglich zu einer Stauchung und Verformung des Faserverlaufs. Dies hat eine Kaltverfestigung des Werkstoffs zur Folge, mit dem Ergebnis einer deutlich erhöhten Werkstoff-Festigkeit des geformten Gewindes. Geeignet für die spanlose Verformung sind alle kaltverformbaren Werkstoffe mit guten Fließeigenschaften und einer Mindestdehnung von 6 - 8 %, sowie einer Festigkeit bis maximal 1200 N/mm². Naturgemäß lassen sich spröde, kurzspanende Werkstoffe mit minimaler Dehnung wie zum Beispiel Grauguss nicht kaltverformen. Beim Gewindeformen ist darauf zu achten, dass die Kernlochbohrung im Vergleich zum Gewindeschneiden größer ausfällt und die Toleranz kleiner ist.

Dieser Gewindeformer besitzt keine Schmiernuten.

Der kurze Anschnitt Form C hat eine Länge von 2 bis 3 Gang. Dieser Anschnitt wird beim Gewindeformer am meisten verwendet. Das Gewindewerkzeug kann in Durchgangs- oder Sackloch eingesetzt werden. Weitere Informationen über Anschnittformen und Nuten finden Sie auf unserer Website in der Rubrik Gewinde-Wissen im Menü Wissen A bis Z.

Das metrische ISO-Feingewinde nach DIN 13 hat im Vergleich zum Regelgewinde eine kleinere Steigung, was die Belastbarkeit erhöht. Die Bezeichnung besteht aus dem Buchstaben M, dem Nenndurchmesser und der Steigung. Das metrische ISO-Gewinde nach DIN 13 hat einen Flankenwinkel von 60°, verwendet wird es für Schrauben, Muttern und Gewindestangen im alltäglichen Gebrauch.

Die Bezeichnung RH steht für Rechtsgewinde. Das Werkzeug wird im Uhrzeigersinn in das Bauteil eingedreht.

Die Baumaße des Gewindeformers sind nach DIN 2174 gefertigt.

Das Werkzeug ist aus dem Hochleistungsschnellarbeitsstahl HSSE gefertigt. HSSE hat gegenüber dem HSS-Stahl einen höheren Kobaltanteil, er ist hitzebeständiger, verschleißfester und hat eine etwas höhere Härte.

Die goldgelbe TiN-Beschichtung hat eine Microhärte von ca. 2300 HV und eine Temperaturbeständigkeit bis 600°. Die TiN-Beschichtung empfiehlt sich vor allem bei weichen bis zähharten Stählen, Guss und vielen NE-Metallen. Als kostengünstige Allround-Schicht bietet TiN ein breites Anwendungsspektrum. Ein weiterer Vorteil: TiN-Werkzeuge können bis zu fünfmal nachbeschichtet werden, ohne dass ein vorheriges entschichten nötig wäre.

Die Standardtoleranz für das metrische ISO-Innengewinde ab einer Steigung von 0,35 mm ist ISO 2 (6H). Für Steigungen unter 0,35 mm ist die Standardtoleranz ISO 1 (4H). Die Werkstoffe federn nach der plastischen Verformung etwas zurück. Deshalb wird der Gewindedurchmesser am Gewindeformer im Vergleich zum Gewindebohrer größer ausgelegt. Aus diesem Grund haben die Gewindeformer eine Toleranz ISO 2X (6HX) bzw. ISO 1X (4HX).

Der Gewindeformer wird für alle fließfähige Stähle bis 1000 N/mm² bzw. 1100 N/mm² Festigkeit, Buntmetalle und Kunststoffe mit einer Mindestdehnung von 8% - 10% verwendet.
