Haltewerkzeuge

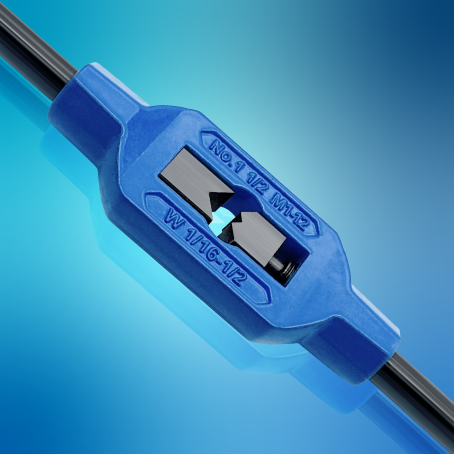

Windeisen - Einfach erklärt
Rebell bietet eine breite Palette an Abmessungen an. Am häufigsten werden verstellbare Windeisen verwendet. Mit ihnen können unterschiedliche große Gewindebohrer gespannt werden. Um ein Innengewinde per Hand zu schneiden, werden Gewindebohrer (Gewindeschneider) am Vierkant in ein Windeisen gespannt.
Aufgabe eines Windeisens
In einem Windeisen kann man Handwerkzeuge mit Vierkantschaft wie Reibahlen, Schraubenausdreher und Gewindebohrer (Gewindeschneider) einspannen und betätigen (drehen, wenden). Manchmal wird es deshalb auch Wendeisen genannt. Der korrekte Begriff aus der DIN lautet: Windeisen, einstellbar.
Aufbau des Windeisens
Windeisen bestehen aus einem Grundkörper aus Zinkdruckguss, einem festen und einem drehbaren Haltegriff und gehärteten Spannbacken. Eine Backe ist feststehend, die andere Backe ist über den Haltegriff einstellbar. Durch den Aufbau des Windeisens entsteht durch die langen Haltegriffe die gewünschte Hebelwirkung.
Anwendung des Windeisens
Zunächst wählt man ein passendes Windeisen aus. Es gibt viele verschiedene Größen. Man sollte immer die optimale Lösung wählen und nicht am unteren oder oberen Spannbereich arbeiten. Durch Drehen des Haltegriffs öffnet man die Backe und führt dann den Vierkant ein. Durch Schließen der Spannbacken wird der Vierkant zentriert festgestellt. Man sollte darauf achten, die Backe fest anzuziehen. Unser Tipp: im Griff des verstellbaren Windeisens befindet sich eine Bohrung. Dort kann man hilfsweise einen Knebel einführen und somit das Drehmoment beim Zudrehen erhöhen.

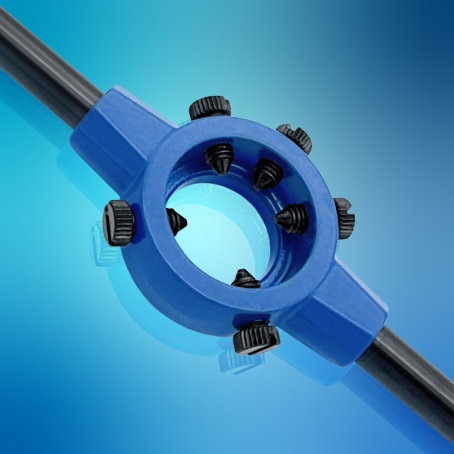

Besuchen Sie jetzt unseren Shop für Windeisen Online!Schneideisenhalter - Einfach erklärt
Rebell ist für einen sicheren Kauf zu empfehlen, den unsere modernen Schneideisenhalter sind alle nach DIN gefertigt. Das ist zu erkennen, an der Anzahl von Befestigungsschrauben, die vorhanden sind. Wichtig ebenso ist, dass die Befestigungsschrauben eine Spitze haben, die sich in der Vorführung der Schneideisen zentriert. In der Regel ist die Spitze in einem Winkel von 90° ausgeformt.
Aufgaben des Schneideisenhalters
Zur Aufnahme von runden Schneideisen benötigen Sie einen Schneideisenhalter. Dort werden die Schneideisen mit der Kerbe nach oben eingelegt. Dann werden die Befestigungsschrauben mit einem Schlitzschraubendreher angezogen. In der Regel haben die Schneideisen auf beiden Seiten einen Anschnitt, sodass es eigentlich egal ist, mit welcher Seite Sie dann schneiden.
Aufbau des Schneideisenhalters
Schneideisenhalter bestehen aus einem Grundkörper aus Zinkdruckguss. Dieser moderne Werkstoff ist leicht, aber trotzdem ausreichend belastbar bei einer Zugfestigkeit von ungefähr 330 N/mm² von Zinklegierungen. Außerdem gibt es noch weitere Vorteile für diesen Werkstoff: Das Rohmaterial ist belastbar, verschleißfest und letztendlich auch vollständig wiederverwertbar. Fünf Befestigungsschrauben, die eine Spitze haben und aus verchromten Stahlgriffe.
Anwendung der Schneideisenhalter
Dies sind Gewindewerkzeuge, die zum Herstellen von Außengewinden angewendet werden. Schneideisen sind rund und haben in der Regel drei oder mehr Schneiden. Sie werden entweder zum Handeinsatz mit Schneideisenhalter angewendet oder zur maschinellen Anwendung auf der Drehbank in die Pinole gespannt.
Die Späne werden bei Schneideisen durch die Spanlöcher abgeführt. Schneideisen gibt es geschlitzt (Form A) und geschlossen (Form B), wobei die geschlossene Form am häufigsten verwendet wird. Schneideisen der Form A kann man aufgrund der Nut bei Verschleiß nachstellen.
Windeisen & Schneideisenhalter - schnell & einfach bestellen
In unserem Onlineshop finden Sie Windeisen ebenso Schneideisenhalter in verschiedenen Größen. Der Bereich, mit dem Windeisen gearbeitet wird, liegt bei 2 - 40 mm, da es ab einer gewissen Größe schwer wird das Gewinde per Hand zu schneiden. Unser Windeisen mit einer Vierkantaufnahme geht für Hand- und Einschnittgewindebohrer in M und MF von M1 bis M10. Bei Hand- und Einschnittgewindebohrer in UNC, UNF, BSW und BSF von 1/16 bis 3/8 und bei Hand- und Einschnittgewindebohrer in G (BSP) in G 1/8. Die Vierkantaufnahme liegt bei unseren Abmessungen von 2,0 bis 6,3 mm. Durch unser spezielles Druckgussverfahren sind die Windeisen von Rebell langlebig. Im Gegenzug zum Windeisen können, durch die Formgebung, die Schneideisenhalter nicht so viele verschiedene Größen an Schneideisen aufnehmen. Bei einem Schneideisenhalter mit der Abmessung 16 x 5 mm sind Schneideisen für M und MF Gewinde der Größe M1 - M2,6 geeignet. Ebenso für Schneideisen mit der Gewindenorm BSW von 1/16 bis BSW 3/32.

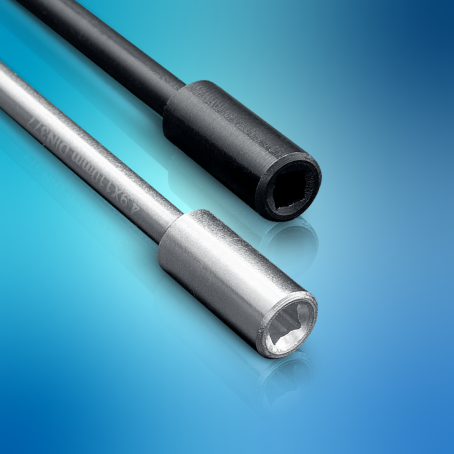

Gewindebohrer-Verlängerung - Kurz & knapp erklärt
Durch unsere große Lagerbeständigkeit können wir Ihnen schnell das liefern, was Sie rund um Haltewerkzeuge benötigen. Wir bei Rebell stehen Ihnen für zusätzliche Informationen über Haltewerkzeuge stets zur Verfügung. Unsere fairen Preise werden Sie grübeln lassen, denn die Leistung dahinter ist ebenso unschlagbar.
Aufgaben der Gewindebohrer-Verlängerung
Eine Gewindebohrer Verlängerung verlängert Werkzeuge mit Vierkant nach DIN 10. Dazu gehören neben Handgewindebohrern auch Reibahlen und Schraubenausdreher (Linksausdreher). Sie sind in der DIN 377 definiert. Die korrekte Bezeichnung lautet Verlängerer für Werkzeuge.
Aufbau der Verlängerung
Die Verlängerung für Gewindeschneider besteht aus einem Außenvierkant und einem Innenvierkant. Der Außenvierkant zur Aufnahme in einem einstellbaren Windeisen befindet sich wie bei einem Gewindebohrer am oberen Ende des Schaftes. Am unteren Ende des Schaftes ist der Innenvierkant zur Aufnahme des Gewindebohrers.
Anwendung der Verlängerung
Die Anwendung ist denkbar einfach. Zuerst wählen Sie die passende Vierkant Verlängerung aus. Es gibt sie in den Größen von 2,1 bis 44 mm. Die Größe ist jeweils auf dem Schaft zu erkennen. Dann wird der Außenvierkant in ein Windeisen eingespannt oder in einen Werkzeughalter mit Ratsche. Der Gewindebohrer wird danach in den Innenvierkant gesteckt. Eine Fixierung ist nicht erforderlich. Die Werkzeug-Kombination ist einsatzbereit. Für den maschinellen Einsatz sind die Verlängerungen wegen der fehlenden Fixierung ungeeignet. Dafür benötigen Sie Maschinengewindebohrer-Verlängerungen.
