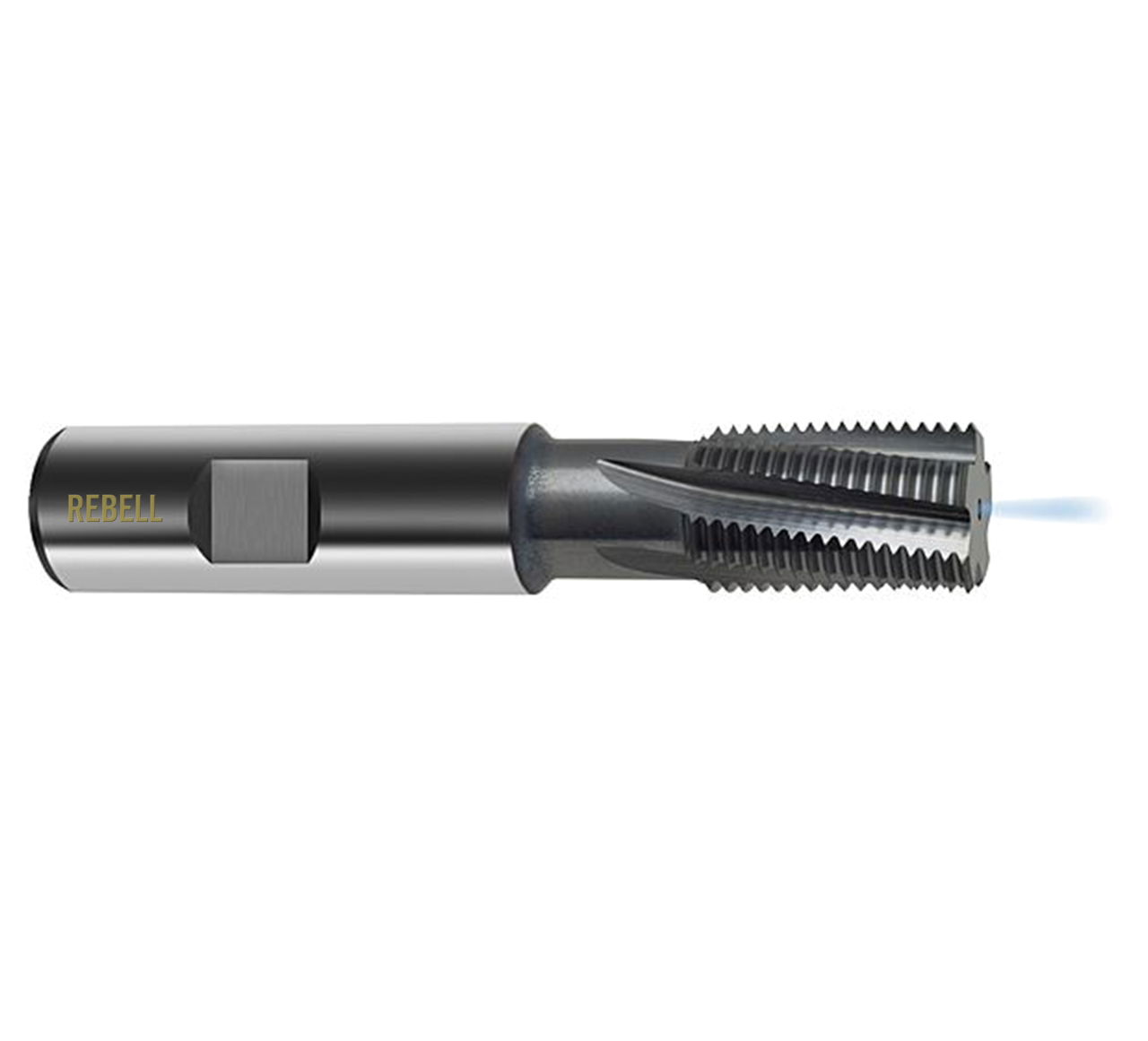

REBELL Mehrbereichs-Gewindefräser mit Kühlkanal MF 15,95 x 2 VHM TICN - Zylinderschaft R 15° RSP - Schaft HB - Typ HM-FM-TiCN
Technische Daten
Bereich: | 8 - 20 mm |
---|---|
Gewindenorm: | MF |
L1 Gesamtlänge: | 90 |
L2 Gewindelänge: | 25 |
Norm: | Schaft HB |
Steigung: | 2 |
Abmessung : | MF 15,95 x 2 |
Anwendungsbereich: | Mehrbereichs-Gewindefräser für universellen Einsatz |
Qualität: | VHM |
Oberfläche: | TICN |
Kegel: | zylindrisch |
Nutenform: | Zylinderschaft R 15° RSP |
Typ: | HM-FM-TiCN |
Nenndurchmesser: | 15,95 |
Baumaße
D1: | MF 15,95 |
---|---|
D2: | 16 |
Produktdetails
Gewindefräsen bietet gegenüber dem Gewindebohren und Gewindeformen eine Reihe von Vorteilen. Es lassen sich mit nur einem Werkzeug Rechtsgewinde und Linksgewinde herstellen und die Gewindemaßhaltigkeit ist beeinflussbar, wobei nur sehr wenige Späne erzeugt werden. Mit Mehrbereichs-Gewindefräser lassen sich verschiedene Gewindegrößen mit einem Werkzeug herstellen. Es sind sehr hohe Schnittgeschwindigkeiten bei gleichzeitigem geringem Schnittdruck möglich. Mit Vollhartmetall-Gewindefräser können fast alle Werkstoffe bearbeitet werden. Die Werkzeugzähne des Gewindefräsers bilden keine Steigung, die Gewindesteigung muss von der Fräsmaschine mit der Z-Achse erzeugt werden. Durch das spiralförmige Schrägeintauchen des rotierenden Gewindefräsers entsteht das Gewinde. Erforderlich ist allerdings eine CNC-Fräsmaschine mit mindestens drei Achsen (XYZ). Weitere Informationen über Gewindefräser finden Sie auf unserer Website in der Rubrik Gewinde-Wissen im Menü Wissen A bis Z.
Für ein ruhiges Fräsverhalten ist der Gewindefräser 15° rechtsspiralgenutet.
Das metrische ISO-Feingewinde nach DIN 13 hat im Vergleich zum Regelgewinde eine kleinere Steigung, was die Belastbarkeit erhöht. Die Bezeichnung besteht aus dem Buchstaben M, dem Nenndurchmesser und der Steigung. Das metrische ISO-Gewinde nach DIN 13 hat einen Flankenwinkel von 60°, verwendet wird es für Schrauben, Muttern und Gewindestangen im alltäglichen Gebrauch.
Der Gewindefräser ist aus Hartmetall gefertigt. Hartmetalle sind gesinterte Carbide die aus einem Hartstoff und einem Bindemittel bestehen. Die Vorteile der Hartmetalle sind die hohe Verschleiß- und Druckfestigkeit sowie die sehr hohe Härte. Der Nachteil von Hartmetall ist die Zähigkeit. Im Vergleich mit vielen anderen metallischen Werkstoffen liegt Hartmetall im unteren Bereich der Zähigkeitsskala und ist somit gefährdeter gegen Bruch.
Die TiCN-Beschichtung hat eine Microhärte von etwa 3000 HV und eine Temperaturbeständigkeit bis 400 Grad. Die TiCN-Beschichtung bringt deutliche Vorteile bei hochfesten Stählen, abrasiven Werkstoffen (wie Grauguss, hochfesten Alu-Legierungen) und auch bei unterbrochenen Schnitten, da die Beschichtung relativ unempfindlich gegen Schlagbelastungen ist. Wenn TiN nicht ausreicht und erhöhte Anforderungen an Härte und Zähigkeit gestellt werden, dann kommt TiCN zum Einsatz. Wegen der verminderten Hitzebeständigkeit ist allerdings eine intensive Kühlung der TiCN-beschichteten Werkzeuge wichtig.
Der Schaft HB mit einer Mitnahmefläche am Gewindefräser ist nach DIN 6535 gefertigt.
Das Plus an Qualität und Präzision
- Premium Gewindeschneider mit High-Tech-OberflächenbehandlungVerringerte Kosten durch geringen Werkzeugwechsel und höhere Standzeiten pro Werkzeug
- Innovative Schneidgeometrien
- Schneidgeometrien sind elementar für perfekte Schnittergebnisse
- Interne Forschung sowie Versuche beim Kunden
- Versuchserkenntnisse fließen in unsere Standard-Produkte
- High-End Oberfläche durch MikrobearbeitungOberflächen ausgerichtet auf geringe Reibung und ideale Schneidkantenverrundung
- Strenge Analyse der Qualität und Oberflächen in allen StadienPerfekte Qualität und beste Güte der Oberfläche durch intensive Qualitätsprüfungen
- Ausgezeichnetes Grundmaterial und Härte
- Qualitätsstähle von namenhaften Herstellern
- Perfekte Durchhärtung durch Härtung im Vakuum
- Mehrfach angelassen, um Gefügespannungen zu verringern
Gewindespezialisten Seit 1924
Wir fertigen Spezial-Gewindewerkzeuge aller Art, nach Ihren Zeichnungen, Angaben, Muster oder Werksnormen. Seit der Firmengründung im Jahre 1924 sind wir auf Gewindetechnik spezialisiert.
