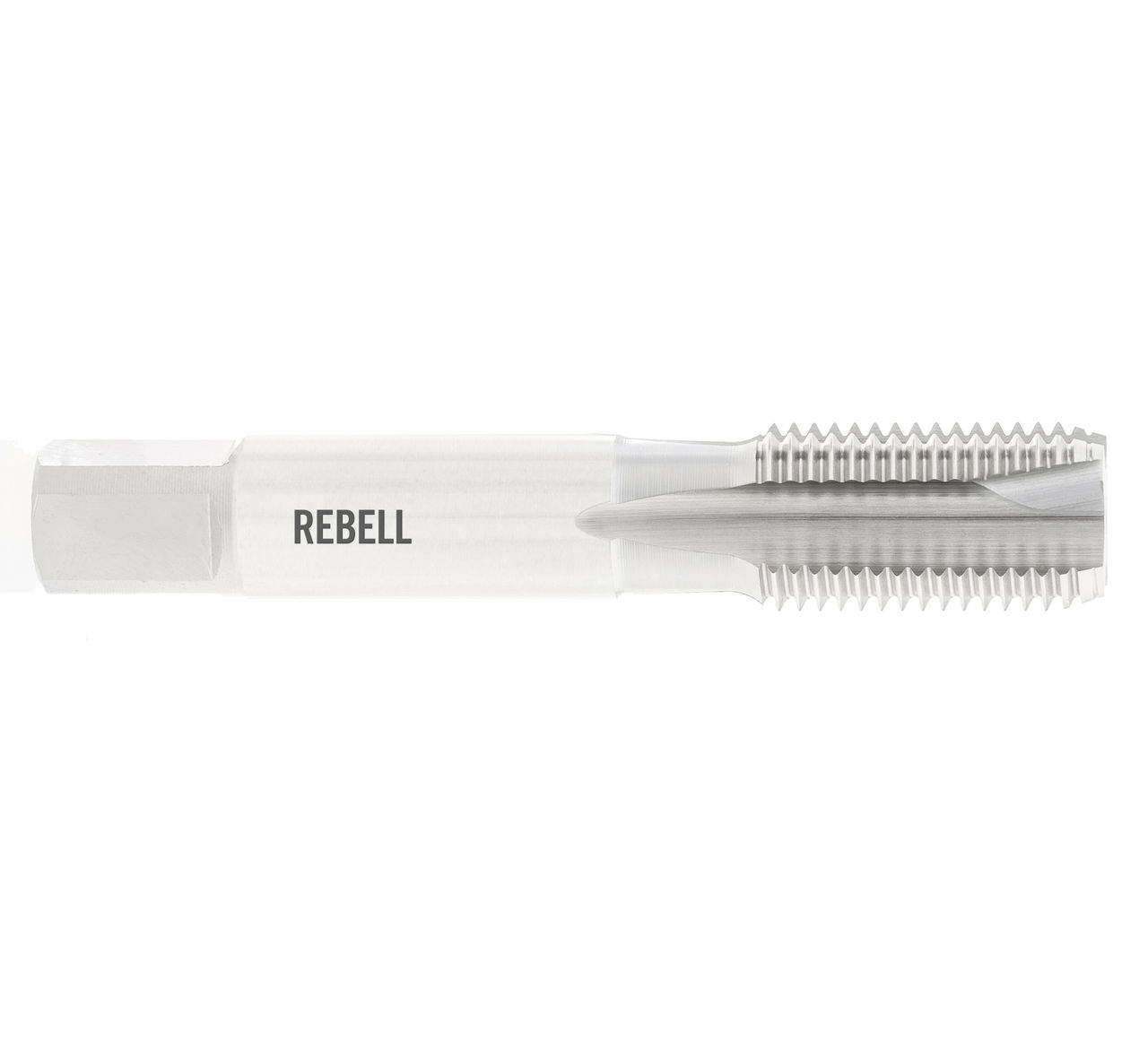

REBELL Einschnittgewindebohrer M 5 x 0,8 RH ISO 2 (6H) HSSE - Form B gerade genutet - DIN 2184-2 - Typ N

Einschnittgewindebohrer sind kurze Maschinengewindebohrer und schneiden das Gewinde in einem Arbeitsgang. Sie werden eingesetzt, wenn man schnell viele Gewinde schneiden möchte, zum Beispiel in der Serienfertigung. Für das Gewindeschneiden mit Maschinen können spezielle Gewindebohrer-Aufnahmen oder ein Gewindeschneidfutter verwendet werden. Die Einschnittgewindebohrer unterscheiden sich in den Anschnittformen, Nuten, dem verarbeiteten Werkstoff, ihren Beschichtungen, Baumaßen und dem Einsatzfall.

Das metrische ISO-Regelgewinde nach DIN 13 ist ein Grobgewinde, d.h. die Steigung (Abstand zwischen den Gewindespitzen) ist in Relation zum Gewindedurchmesser größtmöglich. Häufig wird beim metrischen Regelgewinde die Steigung nicht genannt, da sie der Standardsteigung entspricht. Das metrische ISO-Gewinde nach DIN 13 hat einen Flankenwinkel von 60° und ist das häufigste verwendete Gewinde in Europa. Verwendet wird es für Schrauben, Muttern und Gewindestangen im alltäglichen Gebrauch.

Die Bezeichnung RH steht für Rechtsgewinde. Das Werkzeug wird im Uhrzeigersinn in das Bauteil eingedreht.

Die Baumaße des Gewindebohrers sind nach DIN 2184-2 gefertigt.

Das Werkzeug ist aus dem Hochleistungsschnellarbeitsstahl HSSE gefertigt. HSSE hat gegenüber dem HSS-Stahl einen höheren Kobaltanteil, er ist hitzebeständiger, verschleißfester und hat eine etwas höhere Härte.

Der mittlerer Anschnitt Form B wird auch als Schälanschnitt bezeichnet und hat eine Länge von 3,5 bis 5 Gang. Die Späne werden in Schneidrichtung transportiert und ist deshalb nur in Durchgangslöcher einsetzbar. Da die Nuten flacher sind ist der Gewindebohrer stabiler. Weitere Informationen über Anschnittformen und Nuten finden Sie auf unserer Website in der Rubrik Gewinde-Wissen im Menü Wissen A bis Z.

Die Standardtoleranz für das metrische ISO-Innengewinde ab einer Steigung von 0,35 mm ist ISO 2 (6H). Für Steigungen unter 0,35 mm ist die Standardtoleranz ISO 1 (4H).

Der Typ N ist unsere Standardausführung. Der Einschnittgewindebohrer kann u. a. verwendet werden für Baustähle, Kohlenstoffstähle, Automatenstähle, Stahlguss und Zink-Legierungen bis 800 N/mm² Festigkeit.
