REBELL Handgewindebohrer 3-tlg. Satz Vorschneider mit Führungszapfen TR 36 x 6 RH 7H HSS - gerade genutet - Werksnorm - Typ N

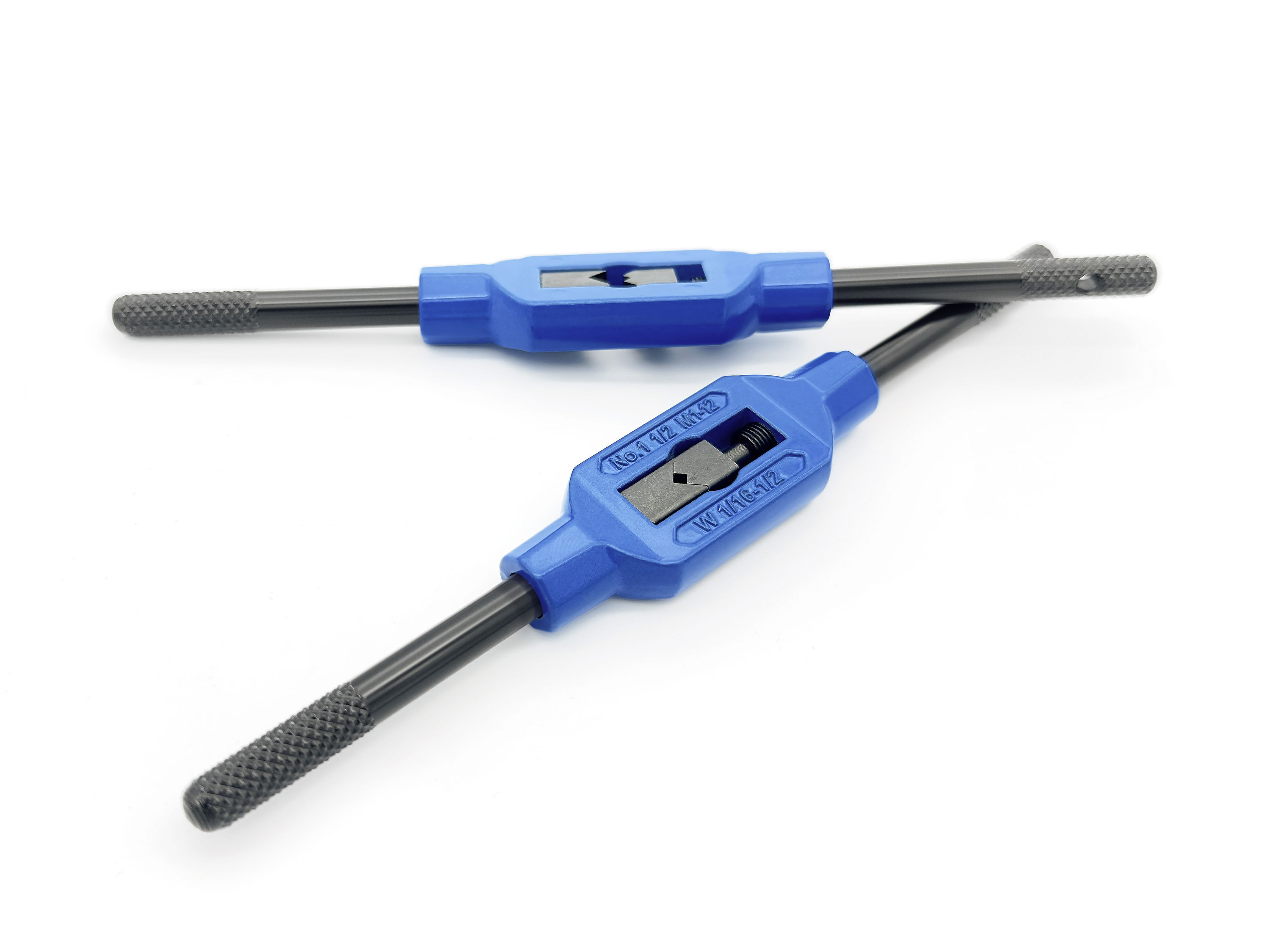

Mit Handgewindebohrern werden Innengewinde von Hand geschnitten. Für das Spannen in Gewindehaltewerkzeuge haben die Handgewindebohrer einen Vierkant und können in Windeisen oder Haltewerkzeugen mit Ratsche eingespannt werden. 3-teilige Handgewindebohrer-Sätze bestehen aus Vorschneider, Mittelschneider und Fertigschneider. Der Vorschneider ist mit einem Ring, der Mittelschneider mit zwei Ringen am Schaft gekennzeichnet. Der Fertigschneider hat keinen Ring. Der Führungszapfen dient zum leichteren anschneiden des Vorschneiders. Die einzelnen Gewindebohrer eines Satzes unterscheiden sich nicht nur in den Anschnittlängen, sondern auch am Gewindeflankendurchmesser und Gewindeaußendurchmesser, dadurch haben Vorschneider und Mittelschneider jeweils ein Untermaß. Zur Herstellung eines Innengewindes mit einem 3-teiligen Handgewindebohrer-Satz wird mit dem Vorschneider das Gewinde vorgeschnitten, danach kommt der Mittelschneider zum Einsatz. Und zuletzt wird mit dem Fertigschneider das Gewinde auf Maß geschnitten. Der Vorteil eines mehrteiligen Handgewindebohrer-Satzes ist die geringere Krafteinwirkung auf jeden einzelnen Gewindebohrer, dadurch verringert sich die Bruchgefahr der Handgewindebohrer.

Der Typ N ist unsere Standardausführung. Der 3-teilige Handgewindebohrer-Satz kann u. a. verwendet werden für Baustähle, Kohlenstoffstähle, Automatenstähle, Stahlguss und Zink-Legierungen bis 800 N/mm² Festigkeit.

Das metrische ISO-Trapezgewinde ist nach DIN 103 genormt. Trapezgewinde kommen z.B. an Leitspindeln in Drehmaschinen oder in Spindelpressen zum Einsatz. Das Trapezgewinde besitzt die Form eines gleichschenkligen Trapezes. Die Gewindegänge sind gegenüber dem Spitzgewinde breiter und können deshalb größere axiale Kräfte übertragen, bevor sie durch abscheren versagen. Das metrische ISO-Trapezgewinde nach DIN 103 hat einen Flankenwinkel von 30°. Die Gewindebezeichnung besteht aus den Buchstaben Tr sowie dem Nennmaß und der Steigung jeweils in mm. In der DIN 103 sind je nach Größe des Außendurchmessers bis zu 3 Gewindesteigungen genormt z.B. Tr 36 x 10, Tr 36 x 6 und Tr 36 x 3.

Die Bezeichnung RH steht für Rechtsgewinde. Das Werkzeug wird im Uhrzeigersinn in das Bauteil eingedreht.

Für die Baumaße gibt es keine Norm, deshalb ist das Gewindeschneidwerkzeug nach Werksnorm gefertigt.

Das Werkzeug ist aus dem Hochleistungsschnellarbeitsstahl HSS gefertigt. HSS hat eine bessere Zähigkeit und eine geringere Bruchempfindlichkeit gegenüber dem HSSE-Stahl.

Das metrische ISO-Trapezgewinde hat die Standardtoleranz 7H für das Innengewinde.

Der Typ N ist unsere Standardausführung. Der Handgewindebohrer kann u. a. verwendet werden für Baustähle, Kohlenstoffstähle, Automatenstähle, Stahlguss und Zink-Legierungen bis 800 N/mm² Festigkeit.
