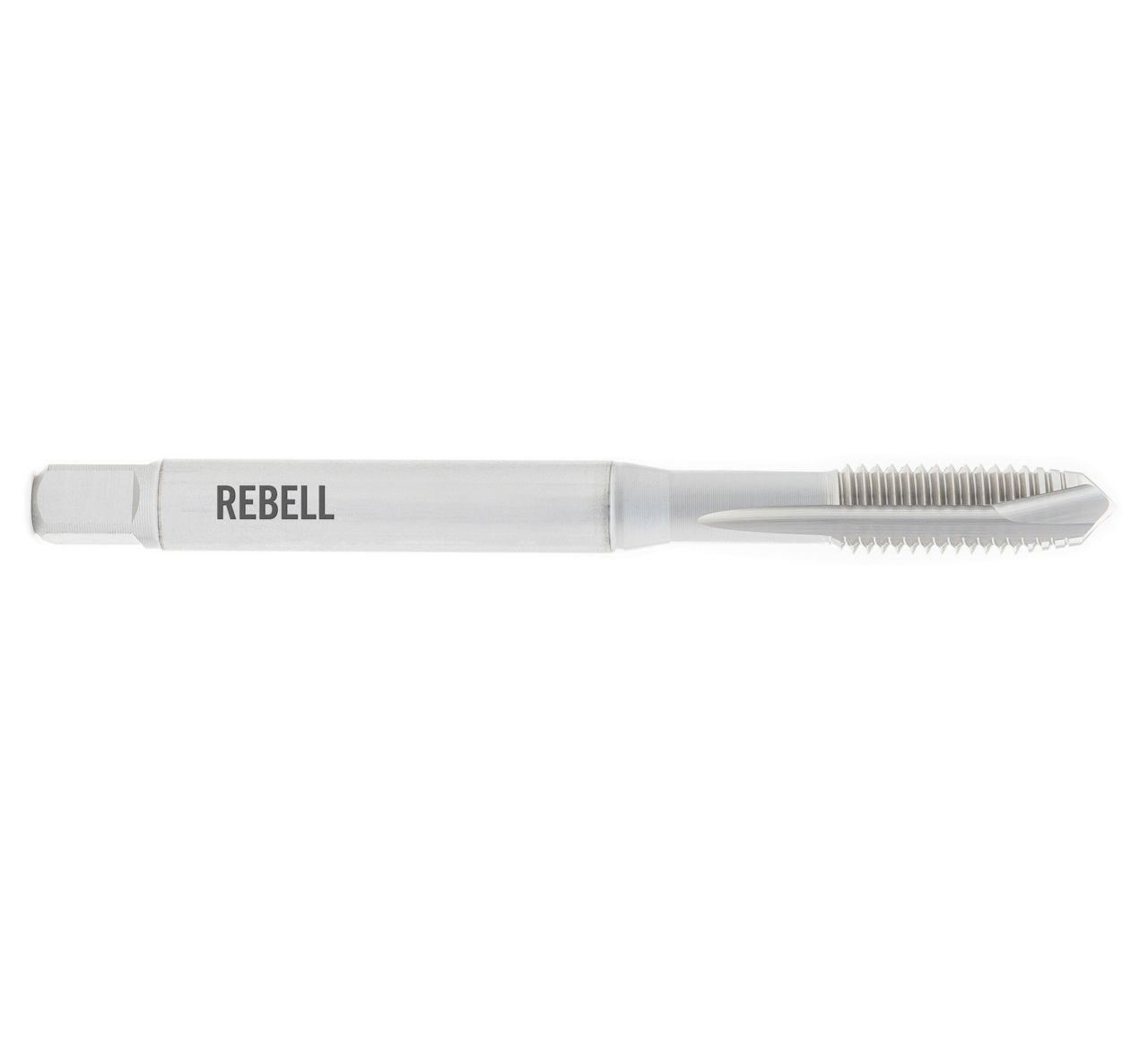

REBELL Maschinengewindebohrer MJ 2 x 0,4 RH ISO 1 (4H) HSSE - Form B gerade genutet - DIN 2184-1 - Typ N

Wie der Name bereits sagt, erfolgt der Einsatz von Maschinengewindebohrern auf Maschinen. Das Gewinde wird maschinell geschnitten. Die Maschinengewindebohrer schneiden das Gewinde in einem Arbeitsgang und sind deshalb Einschnittgewindebohrer. Sie werden eingesetzt, wenn man schnell viele Gewinde schneiden möchte, zum Beispiel in der Serienfertigung. Für das Gewindeschneiden mit Maschinen können spezielle Gewindebohrer-Aufnahmen oder ein Gewindeschneidfutter verwendet werden. Die Maschinengewindebohrer unterscheiden sich in den Anschnittformen, Nuten, dem verarbeiteten Werkstoff, ihren Beschichtungen, Baumaßen und dem Einsatzfall.

Das metrische MJ-Gewinde ist nach DIN-ISO 5855 genormt. Das MJ-Gewinde ist ein übliches Spitzgewinde, welches in der Luft- und Raumfahrt besonderen Einzug gefunden hat und dort einen Standard für Gewinde darstellt. Es ist eine Modifikation des metrischen ISO-Gewindes. Durch eine größere Abflachung des Gewindekerns ist ein größerer Radius im Gewindekern möglich. Dies hat zur Folge, dass aufgrund der geringeren Kerbwirkung eine vom Werkstoff abhängige höhere Dauerfestigkeit ermöglicht wird.

Die Bezeichnung RH steht für Rechtsgewinde. Das Werkzeug wird im Uhrzeigersinn in das Bauteil eingedreht.

Die Baumaße des Gewindewerkzeuges sind nach DIN 2184-1 gefertigt.

Das Werkzeug ist aus dem Hochleistungsschnellarbeitsstahl HSSE gefertigt. HSSE hat gegenüber dem HSS-Stahl einen höheren Kobaltanteil, er ist hitzebeständiger, verschleißfester und hat eine etwas höhere Härte.

Der mittlerer Anschnitt Form B wird auch als Schälanschnitt bezeichnet und hat eine Länge von 3,5 bis 5 Gang. Die Späne werden in Schneidrichtung transportiert und ist deshalb nur in Durchgangslöcher einsetzbar. Da die Nuten flacher sind ist der Gewindebohrer stabiler. Weitere Informationen über Anschnittformen und Nuten finden Sie auf unserer Website in der Rubrik Gewinde-Wissen im Menü Wissen A bis Z.

Die Standardtoleranz für metrische MJ-Innengewinde nach DIN-ISO 5855 ist ISO 1 (4H).

Der Typ N ist unsere Standardausführung. Der Maschinengewindebohrer kann u. a. verwendet werden für Baustähle, Kohlenstoffstähle, Automatenstähle, Stahlguss und Zink-Legierungen je nach Ausführung bis 1000 N/mm² Festigkeit.
