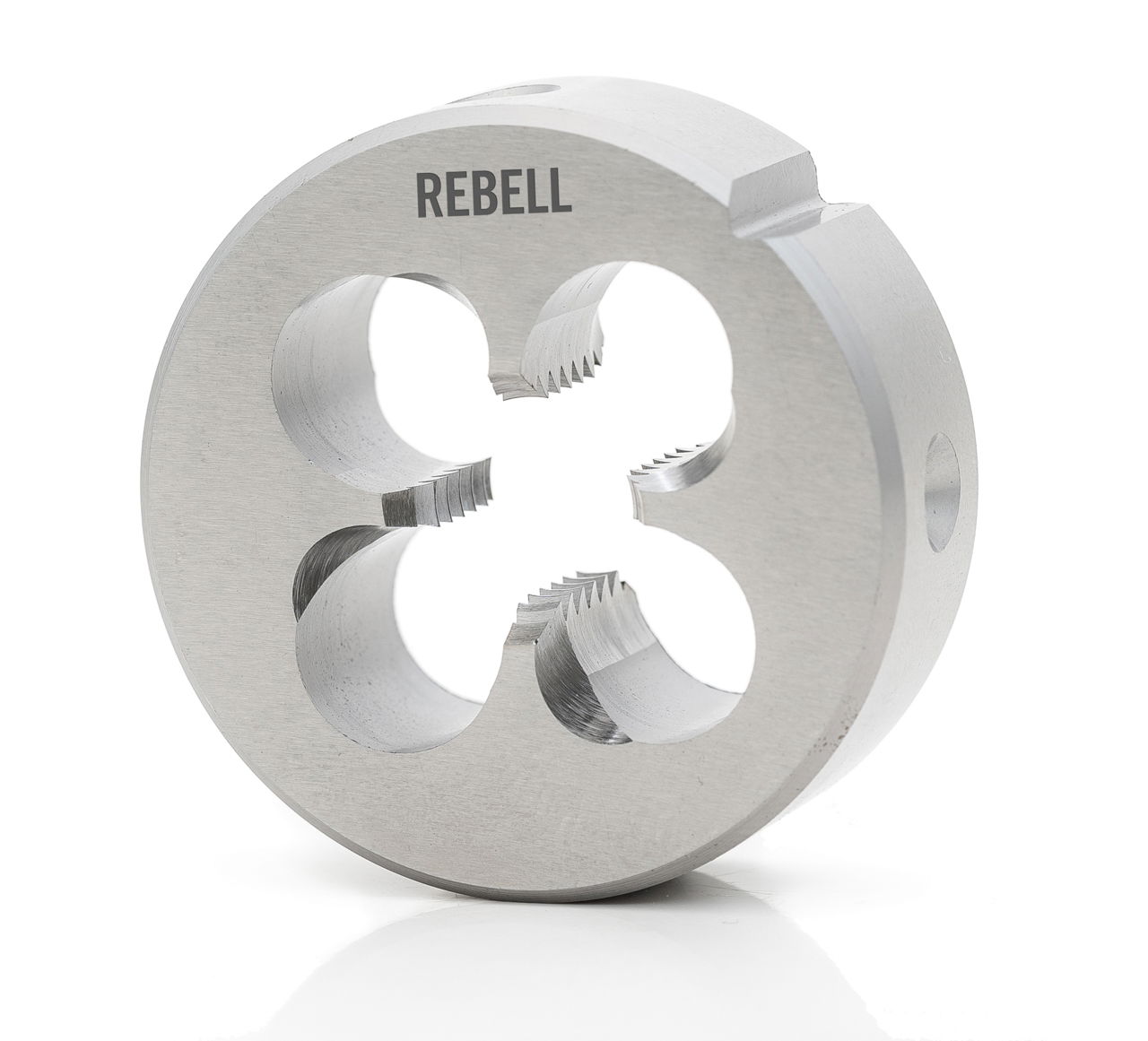

REBELL Schneideisen G 1.1/2" x 11 RH A HSS - EN 24231 - Typ N

Produktnummer: 23300300

181,34 €*

Nettopreis: 152,39 €

verfügbar

Technische Daten

Bereich: G 1/8" - G 3"
Gewindenorm: G (BSP)
Norm: EN 24231
Steigung: 11
Abmessung : G 1.1/2" x 11
Anwendungsbereich: Gut zerspanbare Stähle
Richtung: RH
Toleranz: A
Qualität: HSS
Form: mit Schälanschnitt
Kegel: zylindrisch
Typ: N
Anschnitt: 1,75xP

Baumaße

D1: G 1.1/2"
D2: 90 x 22
Schneideisen Maße

Produktdetails

Schneideisen sind zylinderförmig und werden verwendet für die Herstellung von Außengewinden in einem Arbeitsgang. Am Außenmantel des Zylinders sind vier Bohrungen und eine V-Nut, die zur Befestigung des Schneideisens in passenden Schneideisenhalter und Aufnahmen mittels Halteschrauben dienen. Mit Schneideisenhalter werden Außengewinde von Hand geschnitten. Für den Reitstock an einer Drehbank oder für das Futter einer Bohrmaschine kommen spezielle Schneideisen-Aufnahmen zum Einsatz. Die meisten Schneideisen haben beidseitig, an der Vorderseite und Rückseite, einen Anschnitt.

Der Anschnitt am Schneideisen ist bei einem Schälanschnitt abgeschrägt und sorgt für eine gute Spanabfuhr in Schneidrichtung.

Das Whitworth-Rohrgewinde G ist nach DIN-ISO 228, früher R nach DIN 259 genormt. Das zylindrische Whitworth-Rohrgewinde dient hauptsächlich für die mechanischen Verbindungen von Rohren. Es kommt in der Sanitär-, Heizungs- und Klimatechnik zum Einsatz. Dieses Gewinde ist nicht selbstdichtend, es wird nur mit Hilfe eines Dichtmittels dichtend. Das Gewinde hat einen Flankenwinkel von 55° und die Gewindebezeichnung besteht aus dem Buchstaben G und dem Nennmaß. Die in Zoll angegebenen Gewindegrößen entsprechen nicht dem jeweiligen Außendurchmesser des Rohres oder Gewindes, da sie deutlich größer sind. Ursprünglich bezog sich die Zollgröße auf den Innendurchmesser der damals verbreiteten Rohre aus Gusseisen. Die Steigungen sind in Gang pro Zoll festgelegt. Manchmal wird das Gewinde auch als BSP-Gewinde bezeichnet für BRITISH STANDARD PIPE.

Die Bezeichnung RH steht für Rechtsgewinde. Das Werkzeug wird im Uhrzeigersinn in das Bauteil eingedreht.

Die Baumaße des Schneideisens sind nach DIN EN 24231 gefertigt. Entspricht in etwa DIN EN 22568.

Das Werkzeug ist aus dem Hochleistungsschnellarbeitsstahl HSS gefertigt. HSS hat eine bessere Zähigkeit und eine geringere Bruchempfindlichkeit gegenüber dem HSSE-Stahl.

Der Typ N ist unsere Standardausführung. Das Schneideisen kann u. a. verwendet werden für Baustähle, Kohlenstoffstähle, Automatenstähle, Stahlguss und Zink-Legierungen bis 800 N/mm² Festigkeit.

Das Plus an Qualität und Präzision

  • Premium Gewindeschneider mit High-Tech-Oberflächenbehandlung
    Verringerte Kosten durch geringen Werkzeugwechsel und höhere Standzeiten pro Werkzeug
  • Innovative Schneidgeometrien
    • Schneidgeometrien sind elementar für perfekte Schnittergebnisse
    • Interne Forschung sowie Versuche beim Kunden
    • Versuchserkenntnisse fließen in unsere Standard-Produkte
  • High-End Oberfläche durch Mikrobearbeitung
    Oberflächen ausgerichtet auf geringe Reibung und ideale Schneidkantenverrundung
  • Strenge Analyse der Qualität und Oberflächen in allen Stadien
    Perfekte Qualität und beste Güte der Oberfläche durch intensive Qualitätsprüfungen
  • Ausgezeichnetes Grundmaterial und Härte
    • Qualitätsstähle von namenhaften Herstellern
    • Perfekte Durchhärtung durch Härtung im Vakuum
    • Mehrfach angelassen, um Gefügespannungen zu verringern

Gewindespezialisten Seit 1924

Wir fertigen Spezial-Gewindewerkzeuge aller Art, nach Ihren Zeichnungen, Angaben, Muster oder Werksnormen. Seit der Firmengründung im Jahre 1924 sind wir auf Gewindetechnik spezialisiert.
