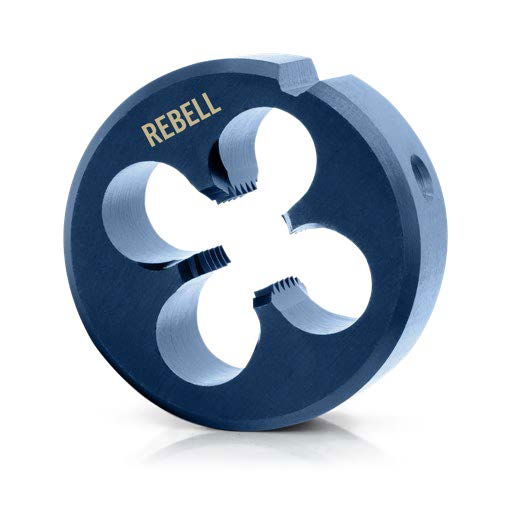

REBELL Schneideisen M 6 x 1 RH 6g HSSE TiCN mit Schälanschnitt - EN 22568 - Typ VA

Produktnummer: 23050060

19,12 €*

Nettopreis: 16,07 €

verfügbar

Technische Daten

Bereich: M 2 - M 16
Gewindenorm: M
Norm: EN 22568
Steigung: 1
Abmessung : M 6 x 1
Anwendungsbereich: Edelstähle, VA, INOX
Richtung: RH
Toleranz: 6g
Qualität: HSSE
Oberfläche: nitriert geläppt
Form: mit Schälanschnitt
Kegel: zylindrisch
Typ: VA
Anschnitt: 2xP

Baumaße

D1: M 6
D2: 20 x 7
Schneideisen Maße

Produktdetails

Schneideisen sind zylinderförmig und werden verwendet für die Herstellung von Außengewinden in einem Arbeitsgang. Am Außenmantel des Zylinders sind vier Bohrungen und eine V-Nut, die zur Befestigung des Schneideisens in passenden Schneideisenhalter und Aufnahmen mittels Halteschrauben dienen. Mit Schneideisenhalter werden Außengewinde von Hand geschnitten. Für den Reitstock an einer Drehbank oder für das Futter einer Bohrmaschine kommen spezielle Schneideisen-Aufnahmen zum Einsatz. Die meisten Schneideisen haben beidseitig, an der Vorderseite und Rückseite, einen Anschnitt.

Bei dem geläppten Schneideisen ist die Gewindeoberfläche feinst bearbeitet und sehr glatt. Dies führt zu einer hohen Oberflächengüte des geschnittenen Gewindes.

Das metrische ISO-Regelgewinde nach DIN 13 ist ein Grobgewinde, d.h. die Steigung (Abstand zwischen den Gewindespitzen) ist in Relation zum Gewindedurchmesser größtmöglich. Häufig wird beim metrischen Regelgewinde die Steigung nicht genannt, da sie der Standardsteigung entspricht. Das metrische ISO-Gewinde nach DIN 13 hat einen Flankenwinkel von 60° und ist das häufigste verwendete Gewinde in Europa. Verwendet wird es für Schrauben, Muttern und Gewindestangen im alltäglichen Gebrauch.

Die Bezeichnung RH steht für Rechtsgewinde. Das Werkzeug wird im Uhrzeigersinn in das Bauteil eingedreht.

Die Baumaße des Schneideisens sind nach DIN EN 22568 gefertigt.

Das Werkzeug ist aus dem Hochleistungsschnellarbeitsstahl HSSE gefertigt. HSSE hat gegenüber dem HSS-Stahl einen höheren Kobaltanteil, er ist hitzebeständiger, verschleißfester und hat eine etwas höhere Härte.

Die Standardtoleranz für das metrische ISO-Außengewinde ab einer Steigung von 0,35 mm ist 6g. Für Steigungen unter 0,35 mm ist die Standardtoleranz 6h.

Der Typ VA hat eine spezielle Schneidengeometrie. Das Schneideisen wird u. a. für rost- und säurebeständige Stähle, Edelstähle, INOX, Einsatzstähle, warmfeste Baustähle und Temperguss verwendet.

Das Plus an Qualität und Präzision

  • Premium Gewindeschneider mit High-Tech-Oberflächenbehandlung
    Verringerte Kosten durch geringen Werkzeugwechsel und höhere Standzeiten pro Werkzeug
  • Innovative Schneidgeometrien
    • Schneidgeometrien sind elementar für perfekte Schnittergebnisse
    • Interne Forschung sowie Versuche beim Kunden
    • Versuchserkenntnisse fließen in unsere Standard-Produkte
  • High-End Oberfläche durch Mikrobearbeitung
    Oberflächen ausgerichtet auf geringe Reibung und ideale Schneidkantenverrundung
  • Strenge Analyse der Qualität und Oberflächen in allen Stadien
    Perfekte Qualität und beste Güte der Oberfläche durch intensive Qualitätsprüfungen
  • Ausgezeichnetes Grundmaterial und Härte
    • Qualitätsstähle von namenhaften Herstellern
    • Perfekte Durchhärtung durch Härtung im Vakuum
    • Mehrfach angelassen, um Gefügespannungen zu verringern

Gewindespezialisten Seit 1924

Wir fertigen Spezial-Gewindewerkzeuge aller Art, nach Ihren Zeichnungen, Angaben, Muster oder Werksnormen. Seit der Firmengründung im Jahre 1924 sind wir auf Gewindetechnik spezialisiert.
