REBELL Schneideisen PG 16 x 18 RH mittel HSS mit Schälanschnitt - DIN 40434 - Typ N

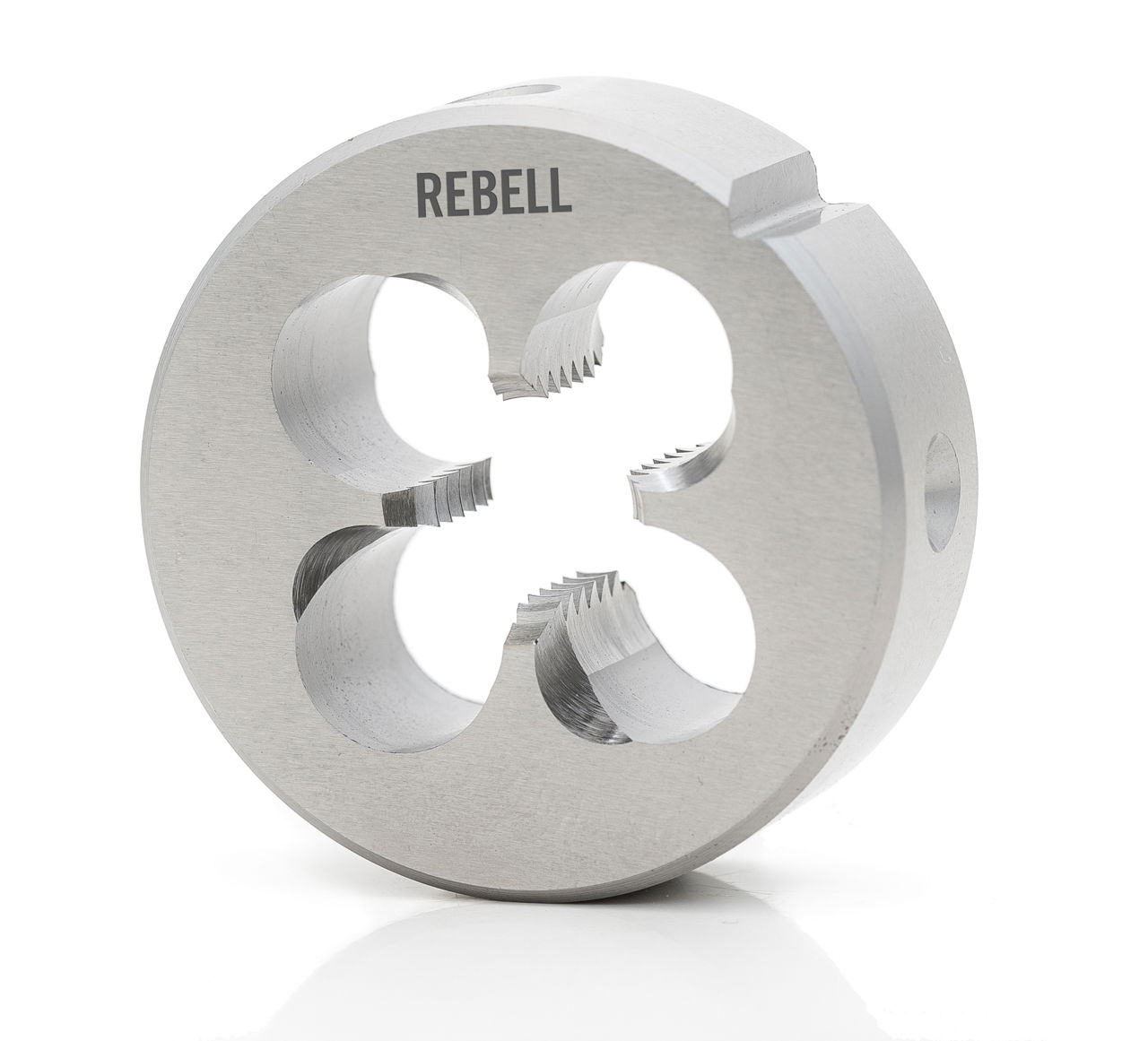

Schneideisen sind zylinderförmig und werden verwendet für die Herstellung von Außengewinden in einem Arbeitsgang. Am Außenmantel des Zylinders sind vier Bohrungen und eine V-Nut, die zur Befestigung des Schneideisens in passenden Schneideisenhalter und Aufnahmen mittels Halteschrauben dienen. Mit Schneideisenhalter werden Außengewinde von Hand geschnitten. Für den Reitstock an einer Drehbank oder für das Futter einer Bohrmaschine kommen spezielle Schneideisen-Aufnahmen zum Einsatz. Die meisten Schneideisen haben beidseitig, an der Vorderseite und Rückseite, einen Anschnitt.

Der Anschnitt am Schneideisen ist bei einem Schälanschnitt abgeschrägt und sorgt für eine gute Spanabfuhr in Schneidrichtung.

Das Stahlpanzerrohr-Gewinde Pg ist nach DIN 40430 genormt. Dieses Gewinde ist ein schon fast historisches Gewinde. Das Anwendungsgebiet für das Stahlpanzerrohrgewinde nach DIN 40430 lag im Bereich von Elektroinstallationen, zunächst bei Panzerrohren (daher der Name Panzerrohrgewinde) sowie vor allem bei den Kabelverschraubungen zur dichten Kabeleinführung in elektrischen Geräten, Schaltschränken, Abzweigkasten und Steckverbindungen. Das Gewinde hat einen Flankenwinkel von 80°. Da die verwendeten Stahlpanzerrohre meist relativ dünnwandig sind ist die Gewindetiefe nicht sehr groß. Die Gewindebezeichnung besteht aus den Buchstaben Pg und dem Nennmaß. Die Nennmaße entsprechen nicht dem Gewindeaußendurchmesser in mm, da sie deutlich größer sind. Für Neukonstruktionen sollte das Stahlpanzerrohrgewinde nicht mehr verwendet werden, da es durch das metrische ISO-Feingewinde nach DIN-EN 60423 ersetzt wurde.

Die Bezeichnung RH steht für Rechtsgewinde. Das Werkzeug wird im Uhrzeigersinn in das Bauteil eingedreht.

Die Baumaße des Schneideisens sind nach DIN 40434 und DIN EN 22568 gefertigt.

Das Werkzeug ist aus dem Hochleistungsschnellarbeitsstahl HSS gefertigt. HSS hat eine bessere Zähigkeit und eine geringere Bruchempfindlichkeit gegenüber dem HSSE-Stahl.

Die Standardtoleranz für das Außengewinde ist mittel.

Der Typ N ist unsere Standardausführung. Das Schneideisen kann u. a. verwendet werden für Baustähle, Kohlenstoffstähle, Automatenstähle, Stahlguss und Zink-Legierungen bis 800 N/mm² Festigkeit.
