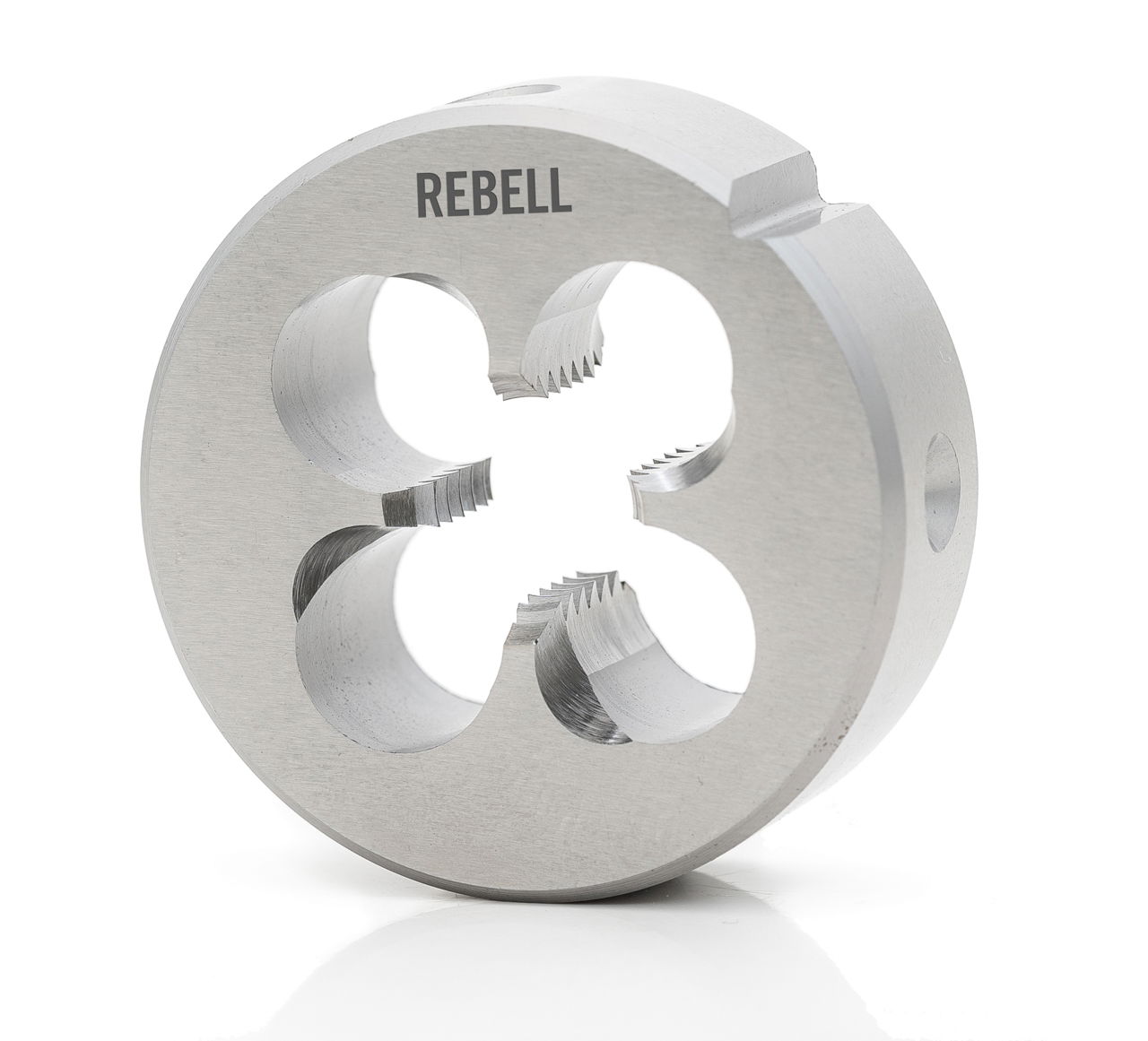

REBELL Schneideisen R-BSPT 2" x 11 RH mittel HSS mit Schälanschnitt - EN24230 - Typ N

Produktnummer: 23340390

346,10 €*

Nettopreis: 290,84 €

verfügbar

Technische Daten

Bereich: R-BSPT 1/8" - R-BSPT 2"
Gewindenorm: R (BSPT)
Norm: EN24230
Steigung: 11
Abmessung : R-BSPT 2" x 11
Anwendungsbereich: Gut zerspanbare Stähle
Richtung: RH
Toleranz: mittel
Qualität: HSS
Form: mit Schälanschnitt
Kegel: kegelig
Typ: N
Anschnitt: 1,75xP

Baumaße

D1: R-BSPT 2"
D2: 105 x 28
Schneideisen Maße

Produktdetails

Schneideisen sind zylinderförmig und werden verwendet für die Herstellung von Außengewinden in einem Arbeitsgang. Am Außenmantel des Zylinders sind vier Bohrungen und eine V-Nut, die zur Befestigung des Schneideisens in passenden Schneideisenhalter und Aufnahmen mittels Halteschrauben dienen. Mit Schneideisenhalter werden Außengewinde von Hand geschnitten. Für den Reitstock an einer Drehbank oder für das Futter einer Bohrmaschine kommen spezielle Schneideisen-Aufnahmen zum Einsatz. Die meisten Schneideisen haben beidseitig, an der Vorderseite und Rückseite, einen Anschnitt.

Der Anschnitt am Schneideisen ist bei einem Schälanschnitt abgeschrägt und sorgt für eine gute Spanabfuhr in Schneidrichtung.

Das kegelige Außengewinde, Whitworth-Rohrgewinde R bzw. BSPT hat ein Kegelverhältnis von 1:16 und ist nach BS 21 und ISO 7 genormt. Das kegelige Außengewinde wird mit dem kegeligen Innengewinde Rc oder mit dem zylindrischen Innengewinde Rp gepaart. Die Paarung mit dem zylindrischen Innengewinde Rp ist metallisch dichtend.

Die Bezeichnung RH steht für Rechtsgewinde. Das Werkzeug wird im Uhrzeigersinn in das Bauteil eingedreht.

Die Baumaße des Schneideisens sind nach DIN EN 24230 gefertigt.

Das Werkzeug ist aus dem Hochleistungsschnellarbeitsstahl HSS gefertigt. HSS hat eine bessere Zähigkeit und eine geringere Bruchempfindlichkeit gegenüber dem HSSE-Stahl.

Die Standardtoleranz für das Außengewinde ist mittel.

Der Typ N ist unsere Standardausführung. Das Schneideisen kann u. a. verwendet werden für Baustähle, Kohlenstoffstähle, Automatenstähle, Stahlguss und Zink-Legierungen bis 800 N/mm² Festigkeit.

Das Plus an Qualität und Präzision

  • Premium Gewindeschneider mit High-Tech-Oberflächenbehandlung
    Verringerte Kosten durch geringen Werkzeugwechsel und höhere Standzeiten pro Werkzeug
  • Innovative Schneidgeometrien
    • Schneidgeometrien sind elementar für perfekte Schnittergebnisse
    • Interne Forschung sowie Versuche beim Kunden
    • Versuchserkenntnisse fließen in unsere Standard-Produkte
  • High-End Oberfläche durch Mikrobearbeitung
    Oberflächen ausgerichtet auf geringe Reibung und ideale Schneidkantenverrundung
  • Strenge Analyse der Qualität und Oberflächen in allen Stadien
    Perfekte Qualität und beste Güte der Oberfläche durch intensive Qualitätsprüfungen
  • Ausgezeichnetes Grundmaterial und Härte
    • Qualitätsstähle von namenhaften Herstellern
    • Perfekte Durchhärtung durch Härtung im Vakuum
    • Mehrfach angelassen, um Gefügespannungen zu verringern
